Les questions identifiées par le symbole
demande une réponse à écrire sur votre feuille.

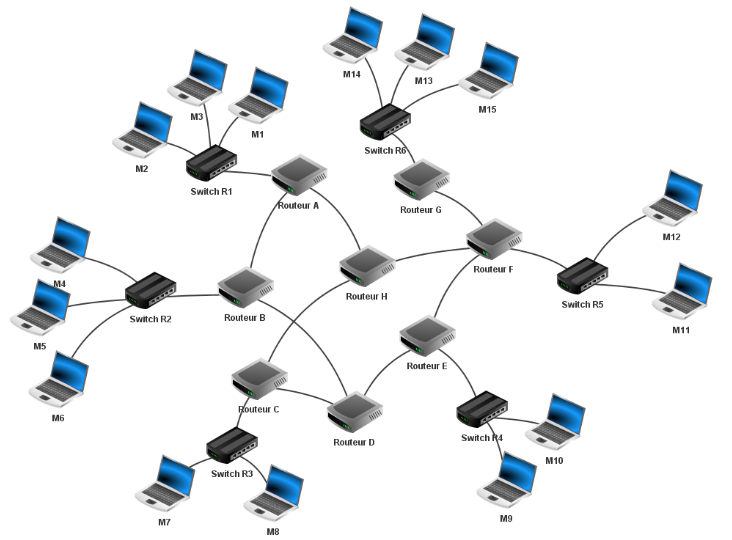

Dans cet exercice, on met à disposition l’architecture réseau ci-dessous. Elle est composée de 8 routeurs.
Question 1 - Télécharger le fichier ci-dessous et l'ouvrir avec le logiciel de simulation Filius.
Question 2 - Lister tous les réseaux de cette architecture.
Question 3 - Donner un chemin permettant d'établir une connexion entre la machine
M1
et M10
.
Question 4 - À l'aide de la commande
traceroute
sur Filius, donner le chemin réel entre M1
et M10
.
Question 5 - Sur Windows, la commande s'appelle également tracert
. Essayer cette commande sur votre ordinateur vers google.com
.
Question 6 - Supprimer le routeur D
afin de simuler une panne.
Question 7 - Effectuer un test de connexion entre M1
et M10
pour vérifier que la connexion est rétablie. Si la commande ping
ne fonctionne pas, attendez quelques secondes le temps que les tables de routage se mettent à jour.
Question 8 - Donner la nouvelle route entre
M1
et M10
suite à la suppression du routeur D
.
RIP

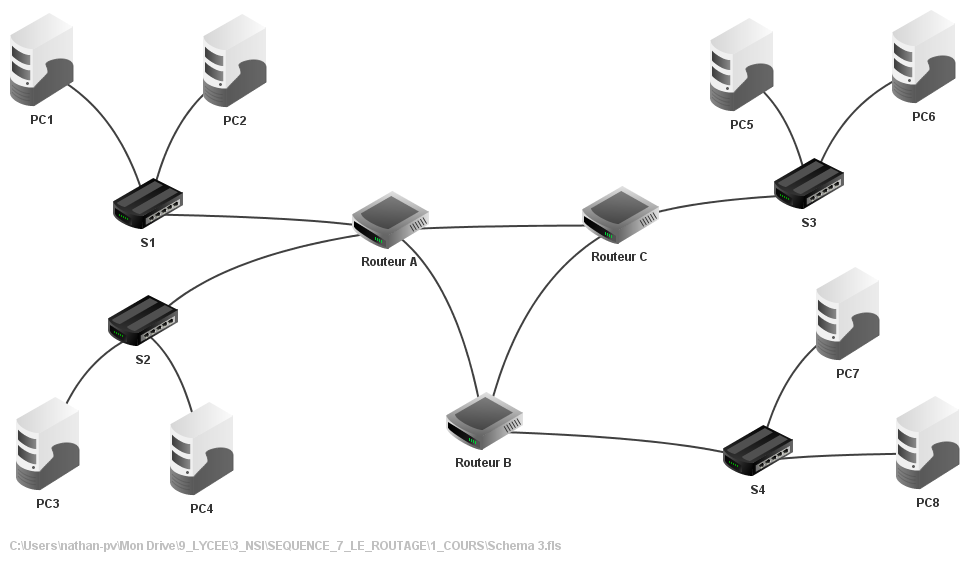

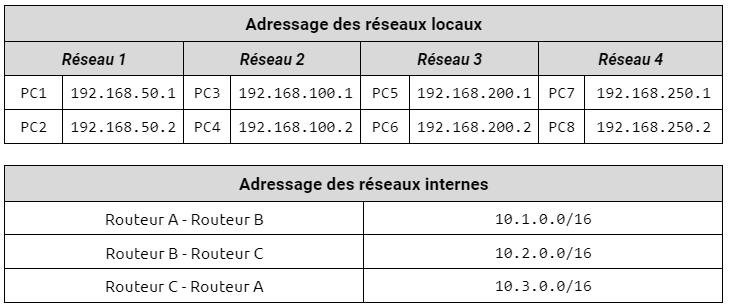

Question 1 - Réaliser l'architecture réseau ci-dessous en suivant le plan d'adressage.
.254
.Question 2 - Dans chaque réseaux, effecuter un ping vers le routeur du réseaux, afin de vérifier qu'il soit bien accessible.
Question 3 - Pour vérifier la configuration des passerelles par défaut, effectuez un ping depuis chaque réseau vers une adresse extérieure au réseau, comme 14.12.13.12 par exemple.
Si la configuration est correcte, vous devriez voir le flux (symbolisé par les traits verts sur Filius) atteindre le routeur et s'arrêter (données perdues).
En effet, comme l’adresse cible n’appartient à aucun des réseaux locaux, le flux est automatiquement dirigé vers la passerelle par défaut, c’est-à-dire le routeur et est ensuite supprimé.
Pour faire communiquer l'ensemble des PC, il est alors nécessaire de configurer les tables de routage.
Question 4 - Indiquer le nombre de réseaux présents dans cette architecture.
Question 3 - En suivant le protocole
RIP
, compléter les tables de routage pour l'ensemble des routeurs. Ici, Filius configure automatiquement les
Question 4 - Configurer les tables de routage dans Filius
pour chacun des routeurs. Décocher la case « Afficher toutes les lignes »
Question 5 - Vérifier le bon fonctionnement du routage à l'aide de la commande traceroute
et la commande ping
Question 6 - Indiquer le chemin utilisé entre
PC1
et PC6
.
OSPF
Question 1 - Dupliquer l'architecture de l'exercice et supprimer les tables de routage.

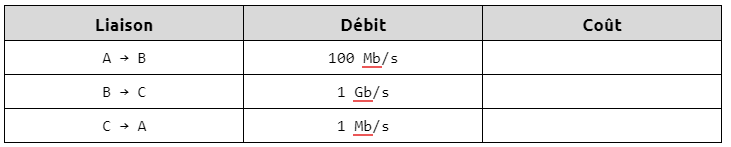

Question 2 - Calculer le coût de chaque liaison.
Question 3 - En suivant le protocole
OSPF
, compléter les tables de routage pour l'ensemble des routeurs.
Question 4 - configurer les tables de routage dans Filius
pour chacun des routeurs. Décocher la case « Afficher toutes les lignes »
Question 5 - Vérifier le bon fonctionnement du routage à l'aide de la commande traceroute
et la commande ping
Question 6 - Indiquer le chemin utilisé entre
PC1
et PC6
.
Question 7 - Comparer le chemin utilisé entre
PC1
et PC6
selon l'algorithme RIP
et l'algorithme OSPF
. Est-il le même ?
